MBD

MBD

İmalat bilgilerini 3 boyutlu veri üzerinden yayınlayarak teknik resim ihtiyacından kurtulun

İmalat bilgilerini 3 boyutlu veri üzerinden yayınlayarak teknik resim ihtiyacından kurtulun

SOLIDWORKS MBD Nedir?

SOLIDWORKS MBD Nedir?

SOLIDWORKS MBD, imalat bilgilerini 3 boyutlu veriler üzerinden tanımlayarak bu verileri 3B PDF, STEP 242, eDrawings formatları ile birlikte yayınlamanıza olanak sağlayan bir çözümdür.

Böylece iki boyutlu teknik resim dökümanları yerine daha anlaşılır ve daha kullanışlı üç boyutlu teknik resim dosyaları oluşturabilirsiniz.

Neden SOLIDWORKS MBD?

Neden SOLIDWORKS MBD?

İmalat sürecinde kullanılan teknik resimleri hazırlamak zaman alan bir süreçtir. Modelde yapılan revizyonlar doğrultusunda bu resimleri güncel tutmak güç hale gelmektedir. Ayrıca, karmaşık modellerde detayları iki boyuta indirgeyerek imalat birimlerine tam olarak aktarmak mümkün olmamaktadır. SOLIDWORKS MBD ile teknik resimlerin oluşturulması için gereken zamandan tasarruf sağlayabilir ve teknik resimlerin yanlış okunmasından dolayı oluşabilecek üretim hatalarını ortadan kaldırabilirsiniz.

İmalat sürecinde kullanılan teknik resimleri hazırlamak zaman alan bir süreçtir. Modelde yapılan revizyonlar doğrultusunda bu resimleri güncel tutmak güç hale gelmektedir. Ayrıca, karmaşık modellerde detayları iki boyuta indirgeyerek imalat birimlerine tam olarak aktarmak mümkün olmamaktadır. SOLIDWORKS MBD ile teknik resimlerin oluşturulması için gereken zamandan tasarruf sağlayabilir ve teknik resimlerin yanlış okunmasından dolayı oluşabilecek üretim hatalarını ortadan kaldırabilirsiniz.

SOLIDWORKS MBD ÖZELLİKLERİ

SOLIDWORKS MBD ÖZELLİKLERİ

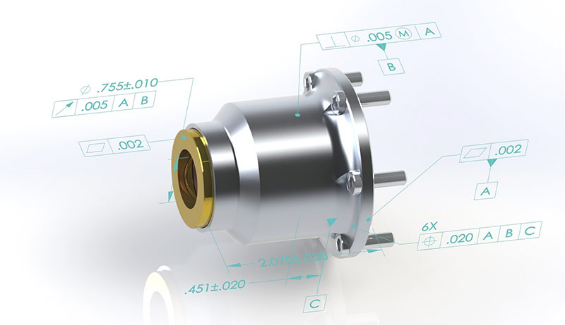

Ürün İmalat Bilgisi (PMI) Tanımlama

Parça ya da montajlarınıza ait imalat bilgilerini tıpkı 2B teknik resimlerde olduğu gibi 3B model üzerinde tanımlayabilirsiniz. Tanımladığınız bu bilgileri modelin farklı görünümlerine kaydedebilirsiniz.

3B Görünümler Oluşturma

PMI verilerini tanımladıktan sonra modelin sadece o görünümünde aktif olan verileri görmek için 3B görünümler oluşturabilirsiniz. Model üzerinden normal görünümlere ek olarak kesit görünümü, kırılmış görünüm ve patlatma görünümleri kaydedebilirsiniz. Ayrıca, 3B görünümlerde modelin farklı konfigürasyonlarını da kullanabilirsiniz.

PMI ile Birlikte 3B Dosya Paylaşımı

MBD eklentisi ile PMI verilerinin yer aldığı 3B PDF, eDrawings ve STEP 242 dosyaları yayınlayabilirsiniz. 3B PDF çıktısı alırken eklenti ile birlikte gelen hazır şablonları ya da bu şablonları kişiselleştirerek oluşturmuş olduğunuz kendi şablonlarınızı kullanabilirsiniz. Yayınlanacak PDF’te yer alacak 3B görünümleri seçmeniz yeterli. Oluşturulan PDF’te 3B görünümler arasında hızlıca geçiş yapabilir, tıpkı CAD ortamında olduğu gibi parçaya zoom yapıp döndürebilirsiniz. Ayrıca, model üzerinden anlık ölçü ve kesit de alabilirsiniz.

PDF Şablonu Düzenleme

MBD eklentisi içerisinde yer alan 3B PDF Şablon Editörü ile hazır PDF şablonlarından kendi şablonlarınızı oluşturabilir, varolan şablonlarınızı düzenleyebilirsiniz. Şablonlara firma logonuzu ekleyebilir, görsel çerçeveler oluşturabilirsiniz. Ayrıca, modelin özel özellik değerlerini çekebilir, montaj şablonları için malzeme listesi alanı belirleyebilirsiniz.

Ürün İmalat Bilgisi (PMI) Tanımlama

Parça ya da montajlarınıza ait imalat bilgilerini tıpkı 2B teknik resimlerde olduğu gibi 3B model üzerinde tanımlayabilirsiniz. Tanımladığınız bu bilgileri modelin farklı görünümlerine kaydedebilirsiniz.

3B Görünümler Oluşturma

PMI verilerini tanımladıktan sonra modelin sadece o görünümünde aktif olan verileri görmek için 3B görünümler oluşturabilirsiniz. Model üzerinden normal görünümlere ek olarak kesit görünümü, kırılmış görünüm ve patlatma görünümleri kaydedebilirsiniz. Ayrıca, 3B görünümlerde modelin farklı konfigürasyonlarını da kullanabilirsiniz.

PMI ile Birlikte 3B Dosya Paylaşımı

MBD eklentisi ile PMI verilerinin yer aldığı 3B PDF, eDrawings ve STEP 242 dosyaları yayınlayabilirsiniz. 3B PDF çıktısı alırken eklenti ile birlikte gelen hazır şablonları ya da bu şablonları kişiselleştirerek oluşturmuş olduğunuz kendi şablonlarınızı kullanabilirsiniz. Yayınlanacak PDF’te yer alacak 3B görünümleri seçmeniz yeterli. Oluşturulan PDF’te 3B görünümler arasında hızlıca geçiş yapabilir, tıpkı CAD ortamında olduğu gibi parçaya zoom yapıp döndürebilirsiniz. Ayrıca, model üzerinden anlık ölçü ve kesit de alabilirsiniz.

PDF Şablonu Düzenleme

MBD eklentisi içerisinde yer alan 3B PDF Şablon Editörü ile hazır PDF şablonlarından kendi şablonlarınızı oluşturabilir, varolan şablonlarınızı düzenleyebilirsiniz. Şablonlara firma logonuzu ekleyebilir, görsel çerçeveler oluşturabilirsiniz. Ayrıca, modelin özel özellik değerlerini çekebilir, montaj şablonları için malzeme listesi alanı belirleyebilirsiniz.

SOLIDWORKS - SOLIDWORKS MBD KARŞILAŞTIRMASI

SOLIDWORKS - SOLIDWORKS MBD KARŞILAŞTIRMASI

SOLIDWORKSSOLIDWORKS MBD
Ürün İmalat Bilgilerini Tanımlama
3B Görünümler Oluşturma
PMI Verileri ile Birlikte eDrawings Formatında Yayımlama
PMI Verileri ile Birlikte 3B PDF Yayımlama
PMI Verileri ile Birlikte STEP 242 Formatında Yayımlama
Patlatma Görünümleri
Kırılmış Model Görünümleri
Model Döndürüldüğünde Gösterilen/Gizlenen Dinamik Detaylandırmalar
3B Görünümlerde Detaylandırma Görünümlerini, Konfigürasyonları, Görüntü Durumlarını, Kesit Görünümlerini ve Diğer Görünüm Ayarlarını Yakalama
3B PDF Şablonu Düzenleme
Zengin İçerikli Hazır 3B PDF Şablonları
3B PMI Karşılaştırma



SOLIDWORKSSOLIDWORKS MBD
Ürün İmalat Bilgilerini Tanımlama
3B Görünümler Oluşturma
PMI Verileri ile Birlikte eDrawings Formatında Yayımlama
PMI Verileri ile Birlikte 3B PDF Yayımlama
PMI Verileri ile Birlikte STEP 242 Formatında Yayımlama
Patlatma Görünümleri
Kırılmış Model Görünümleri
Model Döndürülünce Gösterilen / Gizlenen Dinamik Detaylandırmalar
3B Görünümlerde Detaylandırma Görünümlerini, Konfigürasyonları, Görüntü Durumlarını, Kesit Görünümlerini ve Diğer Görünüm Ayarlarını Yakalama
3B PDF Şablonu Düzenleme
Zengin İçerikli Hazır 3B PDF Şablonları
3B PMI Karşılaştırma

SIK SORULAN SORULAR

SIK SORULAN SORULAR

Ürün İmalat Bilgisi(PMI), bir parça ya da montajın 3B verileri üzerinden tanımlanan üretim için gerekli olan bilgilerdir. PMI, ölçü, datum, not, geometrik tolerans, yüzey pürüzlülüğü ve daha birçok bilgiyi içerebilir. PMI bilgileri 3B model üzerinde gibi tıpkı 2B teknik resimlerde olduğu gibi 3B görünümlere (ön, üst, sol vb.) kaydedilmektedir.

SOLIDWORKS MBD ile model üzerinde tanımlamış olduğunuz PMI verilerinizi 3B PDF, eDrawings ve STEP 242 formatlarında 3B modeller ile birlikte yayımlayabilirsiniz.

Eklenti ile birlikte zengin içerikli birçok şablon gelmektedir. Ayrıca, eklenti içerisindeki 3B PDF Şablon Editörü ile bu şablonlar düzenlenebilmekte ya da sıfırdan yeni şablonlar oluşturulabilmektedir.

MBD çözümü SOLIDWORKS programı içerisine eklenti olarak gelmektedir.

İkisi ile de 3B modeller üzerinde PMI tanımlaması yapılabilir. Ancak, 3B modeller üzerindeki bu bilgileri SOLIDWORKS sahibi olmayan kullanıcıların da görebilmesi için SOLIDWORKS MBD çözümüne ihtiyaç vardır. Ayrıca SOLIDWORKS MBD, PMI verilerini ve 3B görünümleri tanımlarken çok daha fazla esneklik sağlamaktadır.
