SOLIDWORKS Electrical

SOLIDWORKS Electrical, kablo şemaları, kontrol paneli düzenleri ve endüstriyel otomasyon sistemleri geliştirmek için kullanımı kolay elektrik tasarım araçları sağlar. Kullanıcıların karmaşık elektrik sistemlerini birlikte kolayca tasarlamalarını, belgelemelerini ve değiştirmelerini sağlar.

SOLIDWORKS Electrical Nedir?

Günümüzde oluşturulan ürünler her geçen gün daha fazla elektriksel aksam içermektedir. SOLIDWORKS Electrical, tam da bu noktada 2B şematik ve 3B modellemeleri birleştirmesi ile elektrik tasarımı kolaylaştırarak yeni bir vizyon katmaktadır.

SOLIDWORKS Electrical ile kapsamlı ve detaylı bir tasarım gerçekleştirerek daha az hata ve sorunla ile karşılaşıp ürünlerinizi daha hızlı çıkartabilirsiniz.

Endüstri 4.0 ve Nesnelerin İnterneti kavramlarıyla birlikte artık elektriksel ve mekanik tasarımı ayrı düşünmek neredeyse imkansız. SOLIDWORKS Electrical tam da bu noktada devreye girerek günümüz teknolojisinin ihtiyaçları doğrultusunda bir çözüm sunmaktadır.

SOLIDWORKS Electrical, elektriksel ve mekanik proseslerin iç içe olduğu mekatronik sistemler ve karanlık fabrikalardan bahsettiğimiz bu yeni endüstri çağında tüm bu işlemleri çözümlemeye hazır bir yaklaşımla ortaya çıkmaktadır.

Daha fazla bilgiye mi ihtiyacınız var?

Biz Size Anlatalım

Daha fazla bilgiye mi ihtiyacınız var?

Biz Size Anlatalım

SOLIDWORKS Electrical Professional Özellikleri

Tek Hat Şeması ve Devre Tasarımı

Electrical Schematic ile projelerinizin genel görünümlerini oluşturabilir, devre şemalarınızı çizebilir projede kullanmış olduğunuz bileşenlerin tek hat şeması ile genel bir taslağını gösterebilirsiniz.

Şematik Tasarımdan 3D Tasarıma Entegrasyon

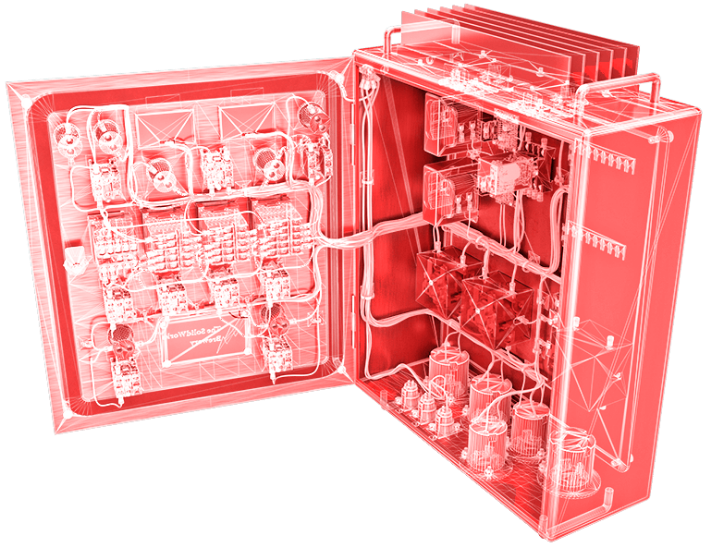

Electrical 3D ile Şematik içinde tasarlamış olduğunuz devreler üzerinden 3 boyutlu mekanik tasarımlarınıza geçiş yapabilir, kablo bağlantılarını gösterebilir ve kabin tasarımı oluşturabilirsiniz.

PLC Teknik Resmi ve Makrolar

SOLIDWORKS Electrical Schematic içinde üretici parçası seçerek PLC ekleyebilir ve teknik resmin içinde konumunu ayarlayabilirsiniz. Makrolar oluşturarak hızlı bir PLC Şeması oluşturabilirsiniz.

Kablo Boyu ve Kablo Kanalı Doluluk Oranı

SOLIDWORKS Electrical 3D ile SOLIDWORKS CAD yardımıyla kablo uzunluklarını ve kanal doluluk oranlarını hesaplayabilirsiniz.

Konnektörler ve Kablo Demetleri

SOLIDWORKS Electrical Schematic ile konnektör tanımlamaları yapıp bu bağlantılar arasında kablo demetleri oluşturup ve bu işlemleri 3D olarak da yapıp teknik resim malzeme listesi ve balonlama yapabilirsiniz.

Electrical Schematic Standard

SOLIDWORKS Electrical Schematic Standard, tek hat, çoklu hat ve karma şema imkanları ile elektrik devre çizim işlemlerinizi yapabileceğiniz ortam sunar. İçinde semboller, üretici parçaları içeren hazır kütüphanesi bulunmak ile birlikte Electrical Content Portal’dan kütüphaneye ekleme yapabilirsiniz.

Electrical Schematic Professional

SOLIDWORKS Electrical Schematic Professional, elektrik şematik tasarım için gerekli tüm nitelikleri ve araçları içinde barındırır. SOLIDWORKS Electrical Schematic Standard paketin tüm özelliklerini kapsamasının yanı sıra bu özelliklere ek olarak PLC ekleyip düzenleme yapabilir, kablo demetleri oluşturabilirsiniz.

Electrical 3D

SOLIDWORKS Electrical 3D, SOLIDWORKS CAD içinde eklenti olarak gelmektedir. Şematik tasarımlarınızı referans alarak 3D bileşenler arasında kablo bağlantıları örebilir, kabin tasarımları gerçekleştirebilir, elektrik kabini ve mekanik modelleriniz arasında bağlantı ve kablolar oluşturabilirsiniz.

Electrical Professional

SOLIDWORKS Electrical Professional, Electrical ürünlerinin en üst paketidir. Elektrik şematik tasarımlar ile birlikte 3D modellemeler gerçekleştirebilirsiniz. SOLIDWORKS Electrical Professional, Electrical Schematic Professional ve Electrical 3D ürünlerinin birleşimi şeklindedir.

Paket Özelliklerini Karşılaştır

Özellik	Electrical Schematic Standard	Electrical Schematic Professional	Electrical 3D	Electrical Professional
Bileşen Kütüphanesi	✓	✓	✓	✓
Gerçek Zamanlı İşbirliği			✓	✓
Gerçek Zamanlı Senkronizasyon			✓	✓
3D CAD ile Elektrik Tasarımı			✓	✓
Otomatik Tesisat			✓	✓
3D Elektrik Kabin Tasarımı			✓	✓
İşbirliğine Dayalı Elektrik-Mekanik Geliştirme			✓	✓
Dağıtılmış Mod		✓	✓	✓
Gömülü Elektrik Sistemi Tasarımı Planlaması		✓	✓	✓
SOLIDWORKS 3D CAD Bağlantısı		✓	✓	✓
Tek Hat Şeması	✓	✓		✓
Çok Hat Şeması-Elektrik Devre	✓	✓		✓
Karma Şema	✓	✓		✓
2D Kabin Oluşturma	✓	✓		✓
Tasarım ve Tekrar Kullanım	✓	✓		✓
Otomatik Terminal Teknik Resimleri Oluşturma	✓	✓		✓
Rapor Oluşturma	✓	✓		✓
Otomatik Kontaklar Arası Çapraz Referans	✓	✓		✓
Gelişmiş Formül Yöneticisi	✓	✓		✓
Electrical Content	✓	✓		✓
Geliştirilmiş SOLIDWORKS PDM Connector	✓	✓		✓
Elektrikli Bileşen ve Sembol	✓	✓		✓
Üretici Parçası	✓	✓		✓
Symbol Editor	✓	✓		✓
İşaret ve Kablo Yönetimi	✓	✓		✓
Dinamik Konnektör Araçları		✓		✓
Özelleştirilebilir Raporlar ve Belgeler		✓		✓
Global Proje Ayarları		✓		✓
Sınıflandırmalar		✓		✓
Ortak ECAD ve MCAD		✓		✓
SOLIDWORKS PDM Entegrasyonu		✓		✓
PLC Araçaları		✓		✓
Çok Seviyeli Klemens Desteği		✓		✓
Kablo Demetleri Oluşturma		✓		✓
Hidrolik ve Pnömatik P&ID		✓	✓	✓

Sıkça Sorulan Sorular

SOLIDWORKS Electrical, SOLIDWORKS CAD ile birlikte mi çalışıyor?

SOLIDWORKS Electrical’ı Şematik ve 3D olarak ikiye ayırabiliriz. Şematik ürün grupları olan Electrical Schematic Standard ve Professional, SOLIDWORKS CAD’den bağımsız olarak çalışan ayrı bir uygulamadır. Electrical 3D ise SOLIDWORKS CAD içine eklenti olarak gelip harici olarak bir uygulaması bulunamamaktadır.

SOLIDWORKS Electrical Professional lisansı ile SOLIDWORKS Electrical Schematic Professional lisansı arasında ne fark var?

Electrical Professional paketi şematik tasarımla beraber Electrical 3D’yi de içermektedir. Ancak Electrical Schematic Professional şematik tasarımı içerip SOLIDWORKS CAD içinde bağlantıları oluşturacak Electrical 3D’yi içermez.

Electrical Schematic ve Electrical 3D ayrı bilgisayarlarda kullanılabilir mi?

Evet. Electrical Schematic lisansları ayrı bir uygulama olarak çalıştığında başka bilgisayarlarda bu iki lisans çalışabilir. Örneğin: Elektrik Departmanı Electrical Schematic kullanırken, Mekanik Departman mevcut SOLIDWORKS CAD içinde Electrical 3D kullanabilir.

SOLIDWORKS Electrical dosya kaydetme işlemleri nasıl gerçekleştiriyor?

SOLIDWORKS Electrical bir SQL Server veri tabanı kullanarak dökümanları kayıt altına almaktadır. Biligsayar içinde klasör ve dosya şeklinde bir kayıt sistemi yoktur. Dosya kaydetme ve aktarma işlemleri Arşivleme ve Arşivden Çıkarma işlemleri ile Electrical’ın kendine has dosya tipi ile sağlanmaktadır.

SOLIDWORKS Electrical kurmak için nelere ihtiyaç var?

SOLIDWORKS Electrical Schematic ve Electrical 3D ürünlerinin hepsi öncelikle bir SQL Server veri tabanına ihtiyaç duyar. Programların kurulum içinde SQL Server otomatik kurulur. Server kurulduktan sonra Electrical kurulumu gerçekleştirilir.

SOLIDWORKS Electrical veri tabanına ihtiyaç duyuyor. Birden fazla bilgisayarda Electrical kullanılması durumunda
tek bir veri tabanı kullanılabilir mi?

Başka bilgisayarlarda da Electrical olması halinde tek bir veritabanı kullanarak birden çok Electrical bu SQL Server’ı kullanabilir. Ancak Electrical içeren her bilgisayarın kendi veritabanına sahip olması ve verilerin diğer Electrical kullanıcılarına arşivleme şeklinde veri aktarılması önerimizdir.

SOLIDWORKS Electrical içine 2D çizim ve daha önce çizilmiş olan elektrik şemaları atılabilir mi?

Evet, SOLIDWORKS Electrical içine DWG şeklinde sembol, 2B kabin tasarımı ve devre şeması alınabilmektedir. Ayrıca Electrical Content Portal içinde “Eplan” yazılımından gelen verileri çeviren makro dönüştürücü de yer almaktadır.

SOLIDWORKS Electrical elektrik projeleri için dil çevirileri yapılabilir mi?

Evet. SOLIDWORKS Electrical arayüz ve menü dil seçeneği olarak aralarında Türkçe’nin de olduğu 14 dili desteklemektedir. Proje ve belgelerde de bu 14 dil haricinde 30 dil daha içermektedir.
