Cimatron 2025'in Öne Çıkan
Genel Yenilikler
Cimatron 2025, kullanıcı arayüzü ve dosya yönetimi konusunda geliştirilmiş özelliklere odaklanıyor.
Daha fazla aktif renk tanımlama
Bir çok komut üzerinde etkin renk ayarının renk skalasındaki seçenekleri artırıldı.
Dosya niteliklerine hacim ve
kütle bilgisi ekleme
kütle bilgisi ekleme
Parçanın hacim ve kütle bilgisini artık nitelikler ekranında görüntülemek ve izlemek mümkün.
Dosya paketleme geliştirmeleri
Tüm montajı tek bir paket dosya içerisinde farklı Cimatron kullanıcılarına aktarmak artık her zamankinden daha kolay. Ayrıca, harici formatta dosyalarıda katabilir ve yönetebilirsiniz.
Katalog bağlantısı kopartma
Kullanıcılar artık Setup penceresinde katalog parçalarındaki değerleri tanımlayarak yönetebilir. Bu güncelleme, yalnızca belirlenen değerler üzerinde işlem yapılmasını sağlar.
Set geliştirmeleri
Setler bölümü, parçaları sınıflandırmak, renklendirmek ve kategorize etmek için yeni özellikler ile geliştirildi.
Dosya çevrim geliştirmeleri
Harici dosya formatlarını Cimatron veya diğer uygulamalara aktarırken yeni geliştirmeler eklendi. Dosyalar, kullanıcı tanımlı niteliklerle kaydedilebilir. Montaj aktarımında UCS görünümleri gizlenerek yükleme hızı artırılabilir.
CAD Yenilikleri
Modelleme
Cimatron 2025 versiyon, geometrik tasarım süreçlerinizi ve 3B model oluşturma tekniklerinizi güçlendiriyor.
Kesit ve düzlem oluşturma geliştirmeleri
İleri kesit, düzlem ve delik tanımlama geliştirmeleri modelleme sürecinizi daha esnek ve hatasız hale getiriyor. Kesit ekranında yön tanımlama biçimine artık kullanıcı kendisi karar verebilir.
Çift yönlü katı oluşturma geliştirmeleri
Çift yönde ilerleyecek bir katı unsur oluştururken artık çizginin konumu bağımsız bir alanda belirtilebilmektedir. Diğer formlara bağlı kalmadan ilgili seçimi gerçekleştirerek unsur tanımlaması yapabilmek mümkündür.
Delik komutu geliştirmeleri
Tamamıyla yenilenmiş olan Delik komutu içerisine diş katalogları entegre edildi. Bunlar M, M(F), UNC, UNF, NPT, G ve R kataloglarıdır. Bir parçaya doğrudan ekleyebilir veya çıkartabilirsiniz.
Kord uzunluğuna göre
radyus oluşturma
radyus oluşturma
V2025’te, bir radyus boyutu artık Sabit Kord Uzunluğu ile tanımlanabilmektedir. Yarıçap değeri girmek yerine, kullanıcılar radyus boyutunu kontrol etmek için kordal mesafe değeri ile radyus oluşturabilirler.
Yüzeyden radyus oluşturma geliştirmeleri
Yapılan güncelleştirme ile yüzeyler arası radyus oluşturma esnasında trim yüzeyine istisna eklemek artık mümkün. İstisna olarak belirtilen yüzeyler kırpma işlemine dahil edilmeyerek, hariç bırakılmaktadır. Bu işlem, komut içerisine eklenmiş olan opsiyon alanından yürütülmektedir.
Sketcher yenilikleri ve geliştirmeleri
Sketcher içerisinde artık köşeler için doğrudan radyus veya açı değeri tanımlayabilmek mümkündür. Hızlı bir şekilde çizgiler referansa dönüştürebilir veya tam tersi şekilde uygulanabilmektedir. Slotların ölçülendirme işlemini kolaylaştırmak adına ayrıca güncellemeler uygulanmıştır.
Montaj
Montaj performansını geliştirmek ve süreci daha verimli hale getirmek adına katalog üzerinden parça ekleme sistemi tamamıyla değiştirildi.
Katalogdan parça ekleme ve düzenleme
Ürün ağacı üzerinden, parametrik olarak tüm süreci yönetebilir ve düzenleme gerçekleştirebilirsiniz. Ekleme yapılan bir katalog parçasını doğrudan silerek tekrar eklemek yerine uygulanan işlemi düzenle diyerek kolaylıkla değiştirebilmek artık mümkün.
Parça ilişkilendirme geliştirmeleri
Birbirleriyle ilişkilendirilen unsurları ürün ağacı üzerinden hızlı şekilde düzenlemenizi sağlayacak bir takım geliştirmeler ekleme yapıldı. Önceden uygulanmış olan bir ilişkilendirme üzerinde çift tıklayarak hızlı düzenleme menüsünden kolaylıkla işlemi gerçekleştirebilirsiniz.
Teknik Resim
Cimatron 2025, kullanıcı arayüzü ve dosya yönetimi konusunda geliştirilmiş özelliklere odaklanıyor.
Çoklu seçim geliştirmeleri
Teknik Resim unsur ağacı artık birden fazla görünümün seçilerek işlem yapılmasına olanak sağlıyor. Bu, birçok genel Teknik Resim görevini daha kolay hale getirmektedir. Ölçülendir, sırala, nitelik ekle… Tek işlem ile birden fazla görünüm üzerinde kontrol edilebilirliği sağlamaktadır.
Kenar çizgileri üzerinde renk kontrolü
Özellikle dik duvarların 2B teknik resim üzerinde tanımlamasını kolaylaştırmak adına yüzey renkleriyle görüntüleyebilme seçeneği ekleme yapıldı. Nitelikler penceresi üzerinden ilgili seçeneği işaretleyerek aktif edebilmek mümkündür.
Plot ve Print – otomatik yön
Yeni eklenmiş olan otomatik yönlendirme seçeneği ile dikey ve yatay teknik resim sayfalarını aynı anda toplu bir şekilde çıktı alabilmek mümkündür. Bu özelliklik sayfa yönünü otomatik tanımlayabilmeyi sağlamaktadır.
Sayfaları taşıyarak düzenleme
V2025 ile unsur ağacı üzerinde yer alan bir sayfayı farklı bir alana taşıma işlemi gerçekleştirebilirsiniz. Unsur ağacı üzerinde sayfayı seçip sürüklemek ve konumunu değiştirebilmek mümkündür.
Yeni delik ölçülendirme
V2025’te, Delik Ölçülendirme, bir deliği tam geometrisiyle ortaya çıkaran yeni bir ölçülendirme sistemine sahiptir. Delik Ölçüleri, ISO, ANSI ve JIS gibi yaygın çizim standartları tarafından tam olarak desteklenen etiketler ve semboller kullanır.
Delik Ölçülendirme özelliği benzer deliklerin sayısını tanır ve görüntüler. Her delik segmenti, çap ve derinlik bilgisini tam olarak tanımlayabilecek boyutta kendi çizgisine sahip olur. Diş yapısına sahip olanlar ayrı bir satırda listelenir. Ölçülendirilmiş deliklerin görünümü, unsur ağacı üzerinden kontrol edilebilir ve kişiselleştirilebilir.
Kalıp Tasarımı
Kalıp revizyon yönetimi (ECO) içerisine dahil edilen geliştirmeler, kullanım kolaylığı ve unsurların yönetimi konusunda avantajlar sağlamaktadır.
Kalıp revizyon yönetimi (ECO)
İlişiği bulunmayan unsurları otomatik gizleme seçeneği görsel anlamda kullanıcıya yardımcı ayırt edici nitelikler kazandıracaktır. Yapılan revizyon değişikliğinin otomatik setlere aktarımıyla kalıp yönetimini daha etkin hale getirmeyi amaçlamaktadır.
Kalıp ayrım değişikliklerini yeniden analiz etme
Revizyona uğramış yüzeyleri tek bir tuş ile kalıp ayrım bölgelerine otomatik dahil etmek, tüm işlemleri kalıp setine otomatik yansıtmak, tonlarca iş yükünü ortadan kaldırarak zamandan tasarruf sağlayacaktır.
Sac Tasarımı
Cimatron 2025 versiyon, geometrik tasarım süreçlerinizi ve 3B model oluşturma tekniklerinizi güçlendiriyor.
Ölçüler üzerinde yüzdesel kontrol
Ofset değerleri için artık yüzdesel veriler ile tanımlama yapılabilmektedir. İster MM olarak ister yüzdesel olarak ölçülendirme kontrolü sağlayabilmek artık mümkün.
Yeni plot UCS
Cimatron 2025 versiyonu ile eklenmiş olan yeni UCS tanımlama seçeneğiyle şerit üzerinde otomatik Plot nokta tanımlaması yapabilmek mümkün. Bu, kalıp seti konumunu şerit üzerine adapte edebilmek için kullanıcıya kolaylık sağlamaktadır.
Yüzeyleri Otomatik Birleştirme
Yeni Otomatik birleştirme seçeneği, açınımı alınan formu tek seferde tek parça halinde oluşturmayı sağlamaktadır. Kullanıcın ikinci bir işlem yaparak yüzeyleri birleştirme gerekliliğini ortadan kaldırmaktadır.
CAM Yenilikleri
Naturel şekilde uzatma ekleme
Cimatron 2025, bir profil takımyolunu naturel formunda takip ederek uzatmayı sağlayacak yeni seçenekler sunmaktadır.
Profil takım yolu - açık ve kapalı
konturlar için tek prosedür
Açık ve Kapalı profil takımyollarını aynı çatı altında toplayan tek bir prosedür seçeneği ekleme yapıldı. Bu, ekranda yer alan tüm açık ve kapalı profilleri aynı anda işleme alabilmeyi sağlamaktadır.
Prosedür parametreleri
çoklu değer değişimi yapabilme
çoklu değer değişimi yapabilme
Geliştirilmiş prosedür parametleri ekranında bir takımyolu üzerinde yer alan tüm bilgileri tek ekranda görebilmek, aynı anda tek bir ekran üzerinden tüm prosedürleri revize edebilmek ve değerlerini güncellemek her zamankinden çok daha basit hale getirildi.
İşlem Yöneticisi
daha fazla sütun görüntüleme
daha fazla sütun görüntüleme
İşlem Yöneticisi ekranında artık prosedürlere dair daha fazla seçenek yer almaktadır. Prosedür içerisine giriş yapmadan uygunan tüm parametreleri görebilmek için doğrudan panel üzerinde kullanıcı tanımlı olarak yeni sütunlar görünür hale getirilebilmektedir.
5 eksen takımyolu geliştirmeleri
Tamamen yenilenen Çoklu Eksen işleme takımyolu seçeneği işlem verimliliğini artırmayı sağlıyor. Kaba talaş, duvar finiş, taban finiş veya kalan talaş işleme seçenekleri ile kullanıcaya kolaylık sağlayacak özellikler içermektedir. Kalan talaşı tanımlama özelliği sayesinde stok malzemeyi en verimli şekilde işleme almaktadır.
Oto 5X Tilt
Konik küre takım desteği
Konik küre takım desteği
Otomatik takım eğim prosedüründe, açılı küre ve lolipop takım desteği, geliştirilmiş Oto Eğim kalitesi gibi geliştirmeler yer almaktadır.

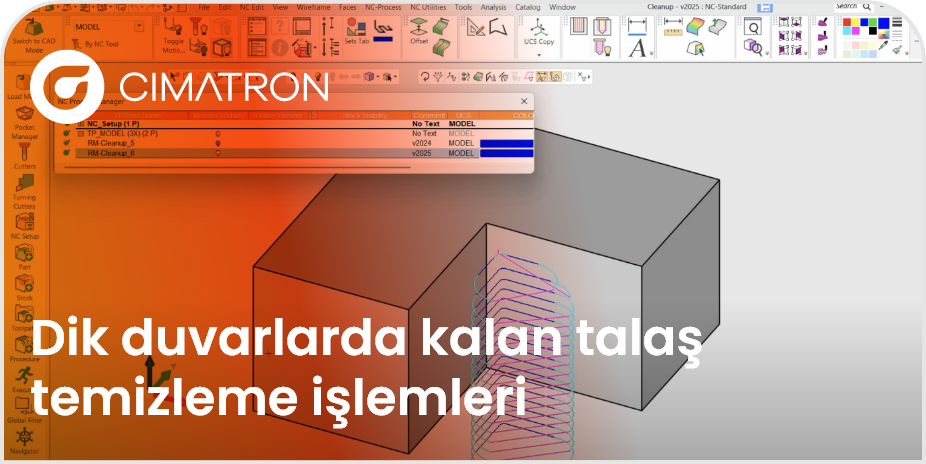

Dik duvarlarda kalan talaş
temizleme işlemleri
temizleme işlemleri
Kalan talaşın temizlenmesi konusunda dik duvarlar için daha iyi takımyolu kalitesi elde etmeyi sağlayacak ufak güncellemeler Cimatron 2025 versiyon yenilikleri arasında yer almaktadır.
Simülasyon
tutucu malzeme kaldırma görünümü
Katı simülasyon üzerinde, tanımlı tutucunun malzemeye temas ettiği alanları daha iyi bir şekilde görüntüleyebileceğiz bir opsiyon ilave edilmiştir. Bu seçenek, tutucu ile malzemenin olası çarpışmaları durumunda stok malzeme üzerinden talaş kaldırarak görüntülemeyi sağlamaktadır.
Şablon yöneticisi
takım değiştirme
takım değiştirme
Kullanıcı tarafından hazırlanmış olan takımyolu şablonları üzerinde kontrol etkinliği bir adım daha artırılarak takım değiştirebilme özelliği de ekleme yapılmıştır.
Elektrot
Otomatik UCS
Elektrodun CAM ekranına aktarımını kolaylaştırmak adına Otomatik UCS seçeneği ekleme yapıldı. Bu, elektrot üzerine eklenmiş olan Blank yönüne göre UCS konumunu otomatik hizalamayı sağlamaktadır. NC ekranına aktarılacak olan elektrodun tekrar konumlandırma işlemini ortadan kaldırarak işlemleri hızlandırmayı sağlayamaktadır.
Şablon tanımlama ve uygulama
2025 sürümünde, kullanıcı her bir elektrodun değerlerini şablon olarak kaydedebilir. Kullanıcı, daha sonra ilgili şablonu seçilen tüm elektrotlara yükleyerek tüm EDM alanlarını otomatik olarak doldurabilir. Bu, her Elektrot için ayrı bir şekilde veri girmek gibi tekrarlayan, hataya açık görevleri ortadan kaldırmaktadır.
