INSPECTION

Gelişmiş rapor oluşturma araçları ile kalite kontrol belgelerini oluşturmak için gerekli süreyi önemli ölçüde azaltın ve girdi hatalarını ortadan kaldırarak ürünlerinizin kalitesini geliştirin

INSPECTION

Gelişmiş rapor oluşturma araçları ile kalite kontrol belgelerini oluşturmak için gerekli süreyi önemli ölçüde azaltın ve girdi hatalarını ortadan kaldırarak ürünlerinizin kalitesini geliştirin

SOLIDWORKS Inspection Nedir?

SOLIDWORKS Inspection, 2B ve 3B veriler üzerinden balonlanmış kalite kontrol çizimlerinin ve raporlarının (AS9102, PPAP, vb.) oluşturulmasını otomatikleştiren bir yazılımdır.

Neden SOLIDWORKS Inspection?

Geleneksel yollarla yapılan balonlama ve rapor oluşturma işlemi çok fazla vakit alan ve bir süre sonra can sıkıcı bir hale dönüşen bir süreçtir. Ayrıca, dökümanlar elle hazırlandığından dolayı hatalar ve karışıklıklar oluşabilmektedir. SOLIDWORKS Inspection, teknik veriler üzerinden otomatik balonlama gerçekleştirerek bu veriler doğrultusunda uluslararası geçerliliği olan formatlarda kalite kontrol formu oluşturma imkanı sunmaktadır. Bu sayede hem kalite kontrol sürecinizi kısaltabilir hem de üretim kusurlarını ve olası hurda miktarını azaltabilirsiniz.

SOLIDWORKS Inspection Nedir?

SOLIDWORKS Inspection, 2B ve 3B veriler üzerinden balonlanmış kalite kontrol çizimlerinin ve raporlarının (AS9102, PPAP, vb.) oluşturulmasını otomatikleştiren bir yazılımdır.

Neden SOLIDWORKS Inspection?

Geleneksel yollarla yapılan balonlama ve rapor oluşturma işlemi çok fazla vakit alan ve bir süre sonra can sıkıcı bir hale dönüşen bir süreçtir. Ayrıca, dökümanlar elle hazırlandığından dolayı hatalar ve karışıklıklar oluşabilmektedir. SOLIDWORKS Inspection, teknik veriler üzerinden otomatik balonlama gerçekleştirerek bu veriler doğrultusunda uluslararası geçerliliği olan formatlarda kalite kontrol formu oluşturma imkanı sunmaktadır. Bu sayede hem kalite kontrol sürecinizi kısaltabilir hem de üretim kusurlarını ve olası hurda miktarını azaltabilirsiniz.

SOLIDWORKS Inspection Özellikleri

SOLIDWORKS Inspection Özellikleri

SOLIDWORKS Eklentisi

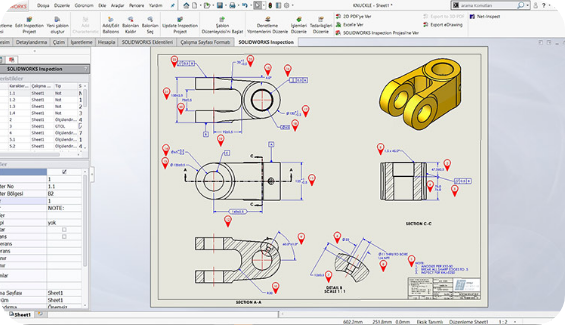

SOLIDWORKS Inspection programını SOLIDWORKS içerisinde eklenti olarak kullanabilirsiniz. SOLIDWORKS uzantılı dosyalarınız üzerinde yapacağınız balonlama işlemini sadece birkaç tıklama ile otomatikleştirerek saniyeler içerisinde tamamlayabilirsiniz.

Bağımsız Arayüz

SOLIDWORKS Inspection programını SOLIDWORKS’e ihtiyaç duymadan bağımsız arayüz üzerinden de kullanabilirsiniz. Autocad, Catia V5, PTC Creo ve Unigraphics NX programlarından gelen dosyalar standalone uygulaması tarafından desteklenmektedir. Ayrıca, PDF ve TIFF uzantılı resim dosyaları üzerinden OCR teknolojisi sayesinde balonlama gerçekleştirebilirsiniz.

Otomatik Excel Raporu

Teknik resimlerinizin balonlama işlemini tamamladıktan sonra uluslararası standartlara uygun hazırlanmış excel şablonlarını kullanarak kalite kontrol raporlarınızı hızlıca oluşturabilirsiniz.

Balonlanmış PDF

Balonlanmış teknik resimlerinizi pdf formatında kaydedebilirsiniz.

CMM Verisi Alma

SOLIDWORKS Inspection Standalone uygulaması Calypso, Farocam, PC DMIS gibi CMM programlarından alınan rapor formatlarını desteklemektedir. Uygun rapor formatını seçtikten sonra raporlarınızdaki sonuç değerlerini çok kısa sürede balonlamış olduğunuz nominal değerlerle eşleştirebilirsiniz.

Revizyon Kıyaslama

Karşılaştırma özelliği sayesinde bir modelin farklı revizyonlarına ait PDF dökümanlarını kıyaslayabilir, değişen veya eklenen ölçüleri kolayca görüntüleyebilirsiniz.

SOLIDWORKS Eklentisi

SOLIDWORKS Inspection programını SOLIDWORKS içerisinde eklenti olarak kullanabilirsiniz. SOLIDWORKS uzantılı dosyalarınız üzerinde yapacağınız balonlama işlemini sadece birkaç tıklama ile otomatikleştirerek saniyeler içerisinde tamamlayabilirsiniz.

Bağımsız Arayüz

SOLIDWORKS Inspection programını SOLIDWORKS’e ihtiyaç duymadan bağımsız arayüz üzerinden de kullanabilirsiniz. Autocad, Catia V5, PTC Creo ve Unigraphics NX programlarından gelen dosyalar standalone uygulaması tarafından desteklenmektedir. Ayrıca, PDF ve TIFF uzantılı resim dosyaları üzerinden OCR teknolojisi sayesinde balonlama gerçekleştirebilirsiniz.

Otomatik Excel Raporu

Teknik resimlerinizin balonlama işlemini tamamladıktan sonra uluslararası standartlara uygun hazırlanmış excel şablonlarını kullanarak kalite kontrol raporlarınızı hızlıca oluşturabilirsiniz.

Balonlanmış PDF

Balonlanmış teknik resimlerinizi pdf formatında kaydedebilirsiniz.

CMM Verisi Alma

SOLIDWORKS Inspection Standalone uygulaması Calypso, Farocam, PC DMIS gibi CMM programlarından alınan rapor formatlarını desteklemektedir. Uygun rapor formatını seçtikten sonra raporlarınızdaki sonuç değerlerini çok kısa sürede balonlamış olduğunuz nominal değerlerle eşleştirebilirsiniz.

Revizyon Kıyaslama

Karşılaştırma özelliği sayesinde bir modelin farklı revizyonlarına ait PDF dökümanlarını kıyaslayabilir, değişen veya eklenen ölçüleri kolayca görüntüleyebilirsiniz.

SOLIDWORKS Inspection Paketleri

SOLIDWORKS Inspection Paketleri

SOLIDWORKS INSPECTION Standard

SOLIDWORKS Inspection Standard, kalite kontrol belgelerini oluşturma sürecini kolaylaştıran bir çözümdür. SOLIDWORKS eklentisi olarak SOLIDWORKS teknik resimleriniz üzerinde ya da SOLIDWORKS’ten bağımsız uygulama olarak PDF, TIFF, DXF ve DWG uzantılı dosyalar üzerinde balonlama yaparak denetleme raporlarınızı oluşturabilirsiniz.

SOLIDWORKS INSPECTION Professional

SOLIDWORKS INSPECTION Professional, SOLIDWORKS Inspection Standard yeteneklerini genişleterek 3B SOLIDWORKS dosyaları ve Unigraphics NX, Catia V5, PTC Creo programlarından gelen dosyalar ile çalışmanıza olanak sağlar. Ayrıca, CMM cihazınızdan aldığınız ölçüm sonuçlarını import edebilir ve dijital ölçüm cihazınızı kullanarak ya da manuel olarak program içerisine ölçüm sonucu girebilirsiniz.

SOLIDWORKS INSPECTION Standard

SOLIDWORKS Inspection Standard, kalite kontrol belgelerini oluşturma sürecini kolaylaştıran bir çözümdür. SOLIDWORKS eklentisi olarak SOLIDWORKS teknik resimleriniz üzerinde ya da SOLIDWORKS’ten bağımsız uygulama olarak PDF, TIFF, DXF ve DWG uzantılı dosyalar üzerinde balonlama yaparak denetleme raporlarınızı oluşturabilirsiniz.

SOLIDWORKS INSPECTION Professional

SOLIDWORKS INSPECTION Professional, SOLIDWORKS Inspection Standard yeteneklerini genişleterek 3B SOLIDWORKS dosyaları ve Unigraphics NX, Catia V5, PTC Creo programlarından gelen dosyalar ile çalışmanıza olanak sağlar. Ayrıca, CMM cihazınızdan aldığınız ölçüm sonuçlarını import edebilir ve dijital ölçüm cihazınızı kullanarak ya da manuel olarak program içerisine ölçüm sonucu girebilirsiniz.

ÖZELLİK SOLIDWORKS Inspection Standard SOLIDWORKS Inspection Professional
Otomatik Balonlama + +
Rapor Oluşturma + +
DXF ve DWG Dosyaları Desteği + +
SOLIDWORKS Teknik Resim Desteği + +
Optik Karakter Tanıma (OCR) + +
Revizyon Karşılaştırma + +
PDM Entegrasyonu + +
Kalite Sistemleri Entegrasyonu + +
Uluslararası Standartlara Uygun Şablonlar + +
SOLIDWORKS Eklentisi Olarak Çalışma + +
Bağımsız Arayüz Olarak Çalışma + +
SOLIDWORKS Parça ve Montaj Dosyaları Desteği +
Catia V5, Unigraphics NX ve PTC Creo Dosyaları Desteği +
Karakteristik Ölçüm Girişi +
Dijital Ölçüm Araçları Desteği (Dijital Kaliper vb.) +
CMM Veri İçe Aktarma (PC-DMIS, Calypso, Faro CAM2 vb.) +
Renkli Karakteristik Vurgulama (Başarılı, Sınırda, Başarısız) +

Std: SOLIDWORKS Inspection Standard
Pro: SOLIDWORKS Inspection Professional

ÖZELLİK Std Pro
Otomatik Balonlama + +
Rapor Oluşturma + +
DXF ve DWG Dosyaları Desteği + +
SOLIDWORKS Teknik Resim Desteği + +
Optik Karakter Tanıma (OCR) + +
Revizyon Karşılaştırma + +
PDM Entegrasyonu + +
Kalite Sistemleri Entegrasyonu + +
Uluslararası Standartlara Uygun Şablonlar + +
SOLIDWORKS Eklentisi Olarak Çalışma + +
Bağımsız Arayüz Olarak Çalışma + +
SOLIDWORKS Parça ve Montaj Dosyaları Desteği +
Catia V5, Unigraphics NX ve PTC Creo Dosyaları Desteği +
Karakteristik Ölçüm Girişi +
Dijital Ölçüm Araçları Desteği (Dijital Kaliper vb.) +
CMM Veri İçe Aktarma (PC-DMIS, Calypso, Faro CAM2 vb.) +
Renkli Karakteristik Vurgulama (Başarılı, Sınırda, Başarısız) +

Sık Sorulan Sorular

Sık Sorulan Sorular

Karakteristik, değerin koşulları sağlayıp sağlamadığını anlamak için ölçülerek denetlenmesi geren veridir. Bir karakteristik tolerans değeriyle birlikte belirtilmiş bir ölçü olabilir. Ayrıca, bir not, kaynak sembolü gibi ürünlerin üretilmesinde yardımcı olacak bilgiler de olabilir.

İlk Mamul Muayenesi Raporu ya da orijinal adıyla First Article Inspection Report (FAIR) üretilen bir parça ya da montajla ilgili bilgilerin yer aldığı ve üründe kontrol edilen karakteristik ya da unsurları içeren rapordur. Genellikle tedarikçi tarafından hazırlanır ve alıcı firma tarafından incelenerek siparişin uygunluğuna karar verilir. ISO9001, AS9102 ve PPAP gibi uluslararası standardlarda formatları bulunmaktadır.

Program içerisinde proje ve excel raporları için birden çok şablon bulunmaktadır. Proje şablonu olarak ANSI b4.1 ve ISO 2768 standartlarına uygun hazırlanmış şablonlar ve excel şablonu olarak da AS9102 ve PPAP şablonları kurulum ile birlikte gelmektedir. Bu şablonlar firma ihtiyacına uygun olarak düzenlenebilmektedir. Ayrıca, şablon düzenleme aracı ile firmanın örnek raporu excel çıktı şablonu olarak ayarlanabilmektedir.

SOLIDWORKS dosyaları üzerinden balonlama yapabilmek için programın SOLIDWORKS içerisinden eklenti olarak çalışması gerekmektedir. PDF, TIFF, DWG/DXF, .prt, .asm, .stp/step, 3DXML, ve .catpart/catproduct/catdrawing uzantılı dosyalar için SOLIDWORKS’e ihtiyaç duyulmadan harici (standalone) kurulum ile balonlama yapılabilir.

Optik Karakter Tanıma (OCR), PDF ve TIFF gibi resim dosyaları üzerinden metin verileri elde etmek için kullanılan bir teknolojidir. Bu teknoloji sayesinde resim belgelerinde yer alan metinler gerçek metinlere dönüştürülmektedir.

Proses kontrolü veya kalite yönetim sistemleri ile etkileşime izin vermek için veriler CSV ya da XML formatlarına aktarılabilir. Ayrıca balonlanmış çizimler de PDF olarak kaydedilebilir.

SOLIDWORKS balonlamasından farklı olarak SOLIDWORKS Inspection balon şekli üçgen, kutu, baklava, beşgen, altıgen, VDA vb. biçimlerde olabilir. Bu balonlar farklı katmana yerleştirilerek belgeleri yazdırma esnasında görünürlükleri kontrol edilebilir.

Temel farkın SOLIDWORKS Inspection Professional ile program içerisinden ölçüm girişi olduğu söylenebilir. Ölçüm değerleri manuel olarak girilebilir, dijital kumpaslardan veri gönderilebilir veya CMM cihazlarından alınan raporlar import edilerek karakteristiklerle eşleştirilebilir. Birden fazla ölçüm metodu kullanılıyorsa bu özellik büyük fayda sağlamaktadır. Diğer farklar için yukarıdaki ürün matrisini inceleyebilirsiniz.

SOLIDWORKS Inspection Professional gömülü CMM şablonları sayesinde çoğu rapor formatından veri okuyabilmektedir. PC-DMIS, Keyence, OGP, CMM Manager, MCOSMOS, Calypso ve daha birçok CMM programına ait şablonlar varsayılan olarak yüklenir. Raporlarınız varsayılandan farklı olarak kişiselleştirildiyse CMM Şablon Düzenleyicisi ile bu değişikliklerin okunabilmesi için CMM Veri Alma Şablonları değiştirilebilir.

Her SOLIDWORKS Inspection lisansı standalone veya add-in olarak kullanılabilir. Standalone uygulaması PDF ve DXF/DWG gibi SOLIDWORKS uzantılı olmayan dosyalarla çalışabilmek için tasarlanmıştır. Kalite kontrol departmanları SOLIDWORKS’e ihtiyaç duymadan harici uygulama üzerinden raporlarını oluşturabilirler. Verileri almak için Optik Karakter Tanıma (OCR) kullanılmaktadır. Ayrıca, veri girişi ve CMM verilerini alma özellikleri de bu uygulamada mevcuttur.
